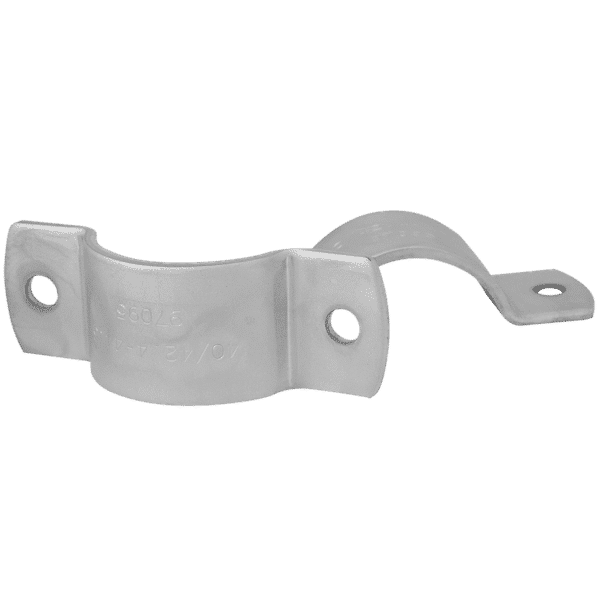

R-171 Rörklammer DN10-40 + DN 350-600
Lagerstandard EN 1.4404, andra stålsorter mot förfrågan

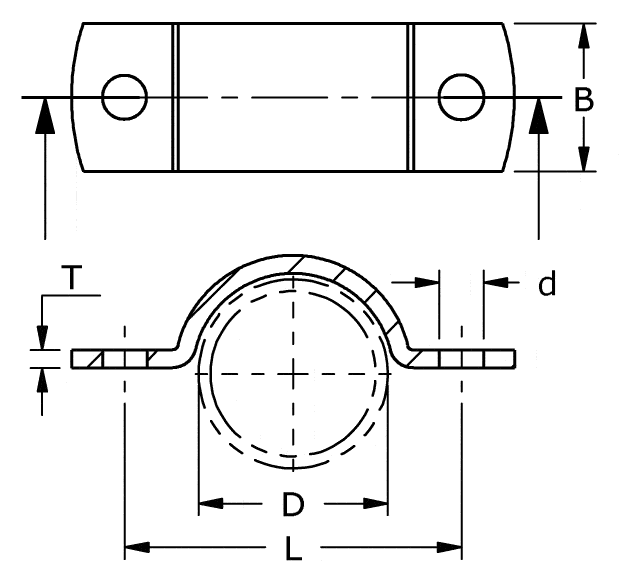

| DN | Tube dim. D |
B mm |
L mm |
d mm |
T mm |
Bolt dim. | Weight kg/pair |
Article code |
| 10 | 14–18 | 25 | 40 | 7,5 | 2 | M6 x 20 | 0,05 | FK014017 |
| 15 | 20–22 | 25 | 44 | 7,5 | 2 | M6 x 20 | 0,05 | FK018022 |
| 20 | 23–24 | 25 | 46 | 7,5 | 3 | M6 x 20 | 0,05 | FK023024 |
| 25–28 | 25 | 52 | 7,5 | 3 | M6 x 20 | 0,09 | FK025028 | |
| 25 | 30–33,7 | 25 | 57 | 7,5 | 3 | M6 x 20 | 0,09 | FK030033 |
| 32 | 35–38 | 25 | 63 | 7,5 | 3 | M6 x 20 | 0,11 | FK035038 |
| 32-40 | 42,4–44,5 | 30 | 69 | 7,5 | 3 | M6 x 20 | 0,14 | FK042044 |
| 40 | 48,3 | 30 | 73 | 7,5 | 3 | M6 x 20 | 0,15 | FK0483 |
| 350 | 353–356 | 50 | 413 | 18 | 4 | M16 x 50 | 2,00 | FK353356 |
| 400 | 404–406 | 50 | 464 | 18 | 4 | M16 x 50 | 2,20 | FK404406 |
| 450 | 454–458 | 50 | 515 | 18 | 4 | M16 x 60 | 2,35 | FK454458 |
| 500 | 504–508 | 50 | 567 | 18 | 4 | M16 x 60 | 2,70 | FK504508 |
| 600 | 604–608 | 50 | 669 | 18 | 4 | M16 x 65 | 3,20 | FK604608 |
3D ritningar
Ritningarna till denna produkt kan du ladda ner gratis genom att:
- I tabellen under Dimensionstabell, ta reda på vilken dimension du är intresserad av och i drop-down-listan nedan välj artikelnumret till den dimensionen.
- Klicka på Ladda ner ritning.
- Gå till varukorgen och loggar in eller skapa ett konto om du inte har registrerat dig.
- Gå vidare genom att klicka på Kostnadsfri nedladdning.
- När din order är klar kan du ladda ner de valda ritningarna och du kommer också åt dem under Nedladdningar på Mitt konto >.
Är du intresserad av att ladda ner hela biblioteket med ritningar så kontakta oss.
