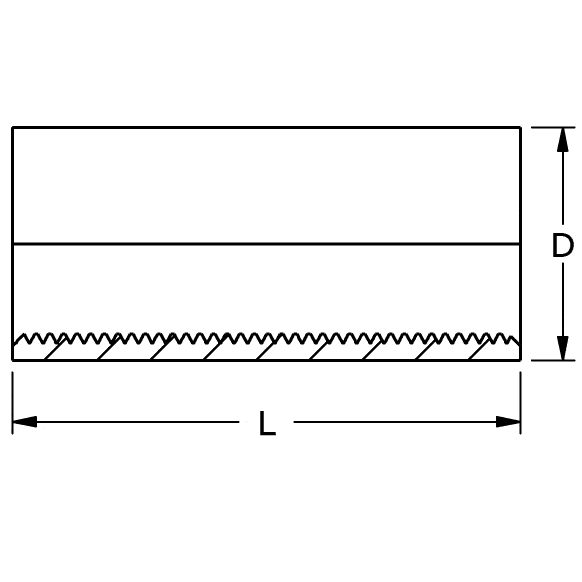

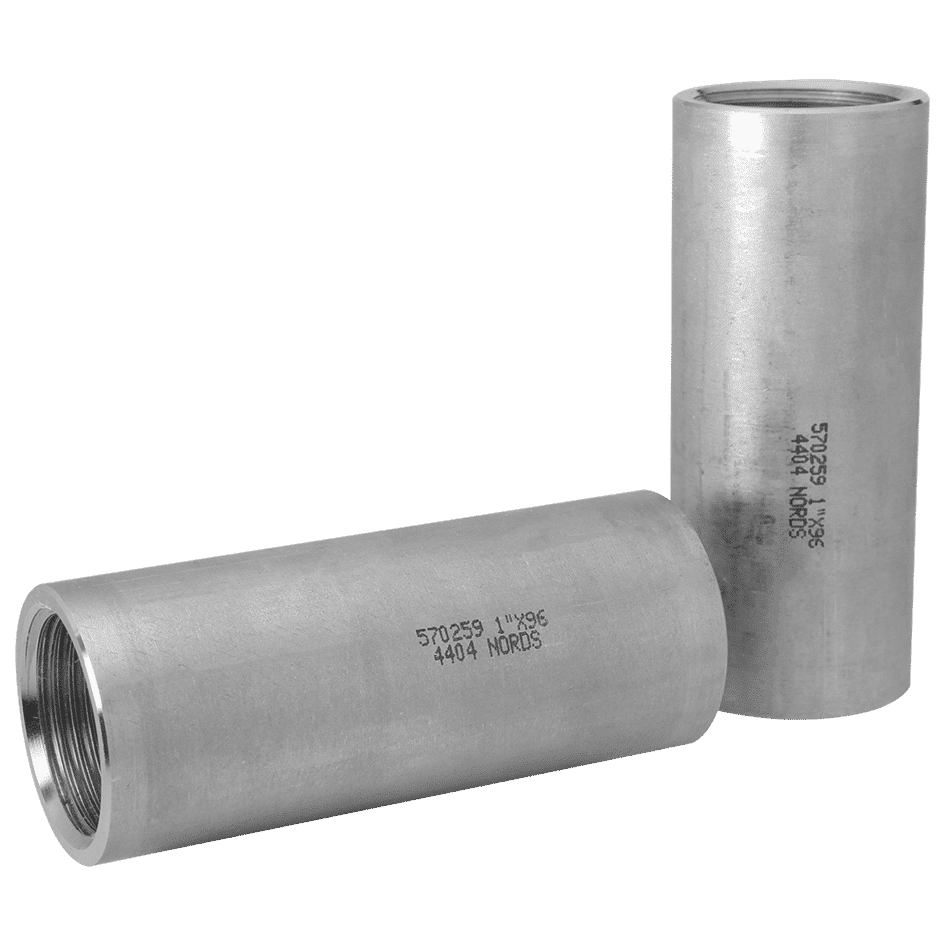

R-402 Lång muff

Invändiga cylindriska gängor enl. ISO 228-1 G
CNC-bearbetade från sömlösa rör/alt. stång
Lagerstandard EN 1.4404, andra stålsorter mot förfrågan

DN Dim. L
ISO 228/1
mm
D
mm
Weight
kg/pce
Article code
EN 1.4404
6 1/8” 34 14 0,03 19-0402-01
50 14 0,03 19-0402-21
60 14 0,04 19-0402-51
8 1/4” 50 18,5 0,06 19-0402-02
60 18,5 0,07 19-0402-52
10 3/8” 50 21,5 0,06 19-0402-23
52 21,5 0,07 19-0402-03
60 21,5 0,08 19-0402-53
70 21,5 0,09 19-0402-33
80 21,5 0,10 19-0402-63
15 1/2” 50 26,5 0,10 19-0402-24
60 26,5 0,12 19-0402-54
68 26,5 0,13 19-0402-04
70 26,5 0,13 19-0402-34
80 26,5 0,15 19-0402-64
96 26,5 0,18 19-0402-44
20 3/4” 50 31,8 0,12 19-0402-55
60 31,8 0,15 19-0402-25
70 31,8 0,18 19-0402-35
72 31,8 0,18 19-0402-05
80 31,8 0,21 19-0402-65
96 31,8 0,25 19-0402-45
25 1” 60 39,5 0,20 19-0402-56
70 39,5 0,24 19-0402-36
80 39,5 0,27 19-0402-66
86 39,5 0,29 19-0402-06
96 39,5 0,33 19-0402-46
32 1 1/4” 70 48,3 0,30 19-0402-37
80 48,3 0,36 19-0402-67
96 48,3 0,42 19-0402-07
40 1 1/2” 70 54,5 0,33 19-0402-38
80 54,5 0,37 19-0402-68
96 54,5 0,47 19-0402-08
50 2” 96 66,3 0,58 19-0402-49
