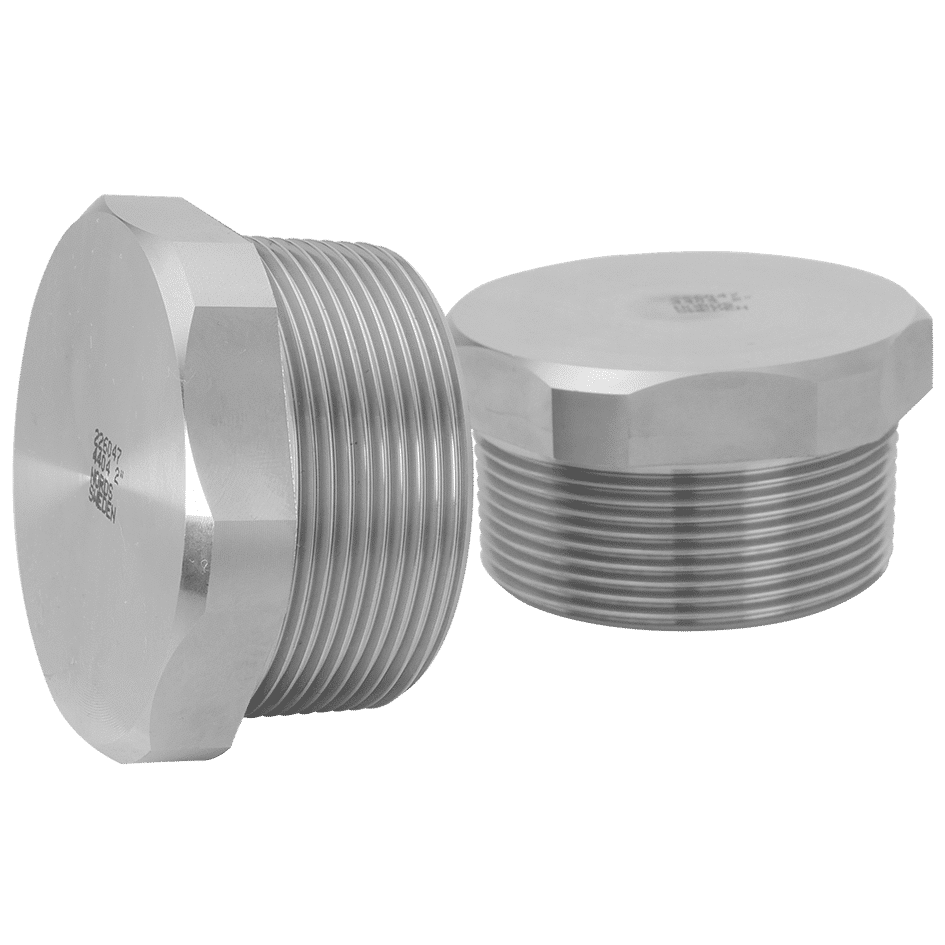

R-235 Propp (konisk gänga)
Utvändiga koniska gängor enl. ISO 7/1 / EN 10226 R
CNC-bearbetade från stång
Individuellt tryckberäknade enligt EN 13480-3
Lagerstandard EN 1.4404, andra stålsorter som till exempel EN 1.4307, EN 1.4432, EN 1.4462 (Duplex 2205), 1.4539 (904L) och EN 1.4547 (S31254/SMO) mot förfrågan
NPT gängor mot förfrågan

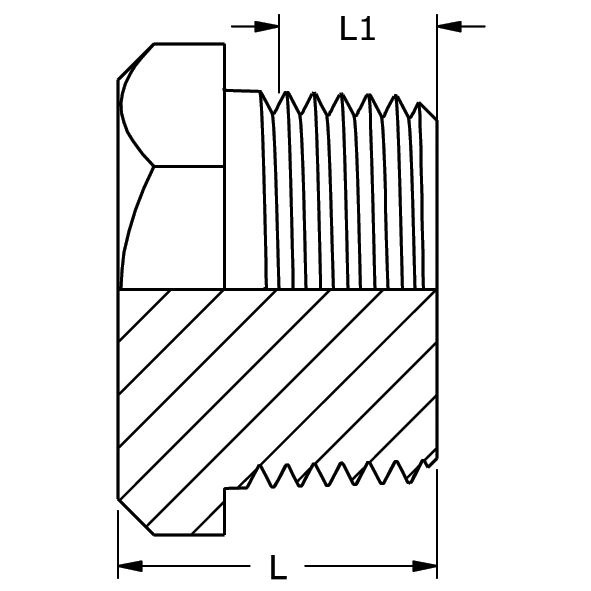

| DN | Dim. | L mm |
L1 ISO 7/1 R mm |
Width across flats mm |
Design pressure Mpa |
Weight kg/pce |
Article code EN 1.4404 |
|---|---|---|---|---|---|---|---|
| 6 | 1/8” | 14 | 6 | 14 | 10 | 0,01 | 11-0235-01 |
| 8 | 1/4” | 17 | 9 | 14 | 10 | 0,02 | 11-0235-02 |
| 10 | 3/8” | 17 | 9,5 | 19 | 10 | 0,03 | 11-0235-03 |
| 15 | 1/2” | 21 | 12 | 22 | 10 | 0,05 | 11-0235-04 |
| 20 | 3/4” | 24 | 13,5 | 30 | 10 | 0,11 | 11-0235-05 |
| 25 | 1” | 27 | 15 | 36 | 10 | 0,19 | 11-0235-06 |
| 32 | 1 1/4” | 32 | 18,5 | 46 | 6,4 | 0,36 | 11-0235-07 |
| 40 | 1 1/2” | 33 | 18,5 | 50 | 6,4 | 0,48 | 11-0235-08 |
| 50 | 2” | 38 | 22 | 65 | 6,4 | 0,90 | 11-0235-09 |
| 65 | 2 1/2” | 45 | 27,5 | 80 | 4 | 1,64 | 11-0235-10 |
| 80 | 3” | 48 | 30,5 | 90 | 4 | 2,32 | 11-0235-11 |
3D ritningar
Ritningarna till denna produkt kan du ladda ner gratis genom att:
- I tabellen under Dimensionstabell, ta reda på vilken dimension du är intresserad av och i drop-down-listan nedan välj artikelnumret till den dimensionen.
- Klicka på Ladda ner ritning.
- Gå till varukorgen och loggar in eller skapa ett konto om du inte har registrerat dig.
- Gå vidare genom att klicka på Kostnadsfri nedladdning.
- När din order är klar kan du ladda ner de valda ritningarna och du kommer också åt dem under Nedladdningar på Mitt konto >.
Är du intresserad av att ladda ner hela biblioteket med ritningar så kontakta oss.
