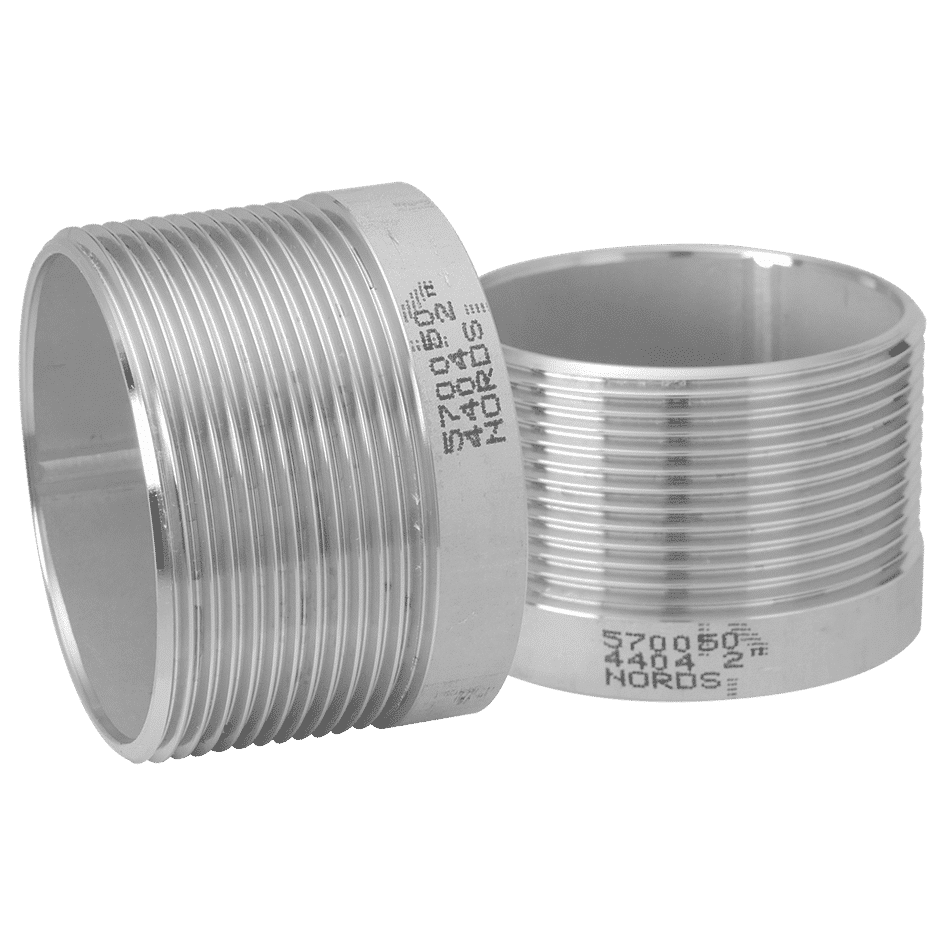

R-208 Z Svetsnippel (cylindrisk gänga)
Utvändiga cylindriska gängor enl. ISO 228-1 G
CNC-bearbetade från svetsade rör
Standard stålsort EN 1.4404, andra stålsorter mot förfrågan

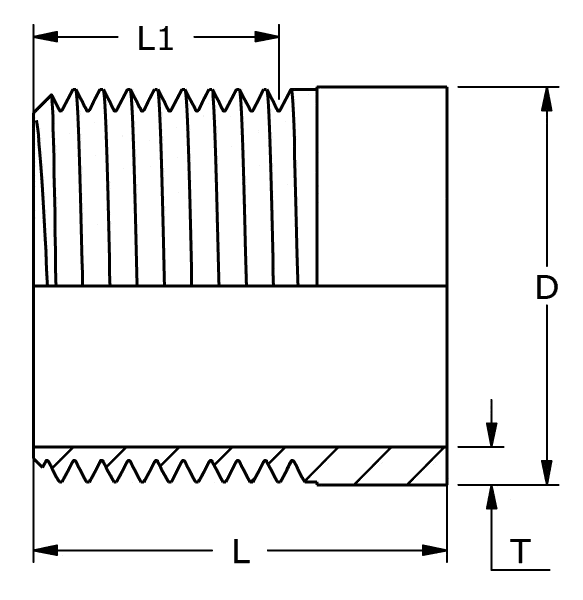

| DN | Dim. | L mm |
L1 ISO 228/1 mm |
D mm |
T mm |
Weight kg/pce |
Article code EN 1.4404 |
|---|---|---|---|---|---|---|---|
| 8 | 1/4” | 25 | 14 | 13,5 | 2,3 | 0,01 | 19-0208-02 |
| 10 | 3/8” | 25 | 15 | 17,2 | 2,3 | 0,02 | 19-0208-03 |
| 15 | 1/2” | 30 | 19 | 21,3 | 2,6 | 0,03 | 19-0208-04 |
| 20 | 3/4” | 30 | 20 | 26,9 | 2,6 | 0,03 | 19-0208-05 |
| 25 | 1” | 35 | 24 | 33,7 | 3,2 | 0,06 | 19-0208-06 |
| 32 | 1 1/4” | 35 | 25 | 42,4 | 3,2 | 0,08 | 19-0208-07 |
| 40 | 1 1/2” | 35 | 26 | 48,3 | 3,2 | 0,08 | 19-0208-08 |
| 50 | 2” | 40 | 28 | 60,3 | 3,6 | 0,15 | 19-0208-09 |
3D ritningar
Ritningarna till denna produkt kan du ladda ner gratis genom att:
- I tabellen under Dimensionstabell, ta reda på vilken dimension du är intresserad av och i drop-down-listan nedan välj artikelnumret till den dimensionen.
- Klicka på Ladda ner ritning.
- Gå till varukorgen och loggar in eller skapa ett konto om du inte har registrerat dig.
- Gå vidare genom att klicka på Kostnadsfri nedladdning.
- När din order är klar kan du ladda ner de valda ritningarna och du kommer också åt dem under Nedladdningar på Mitt konto >.
Är du intresserad av att ladda ner hela biblioteket med ritningar så kontakta oss.
