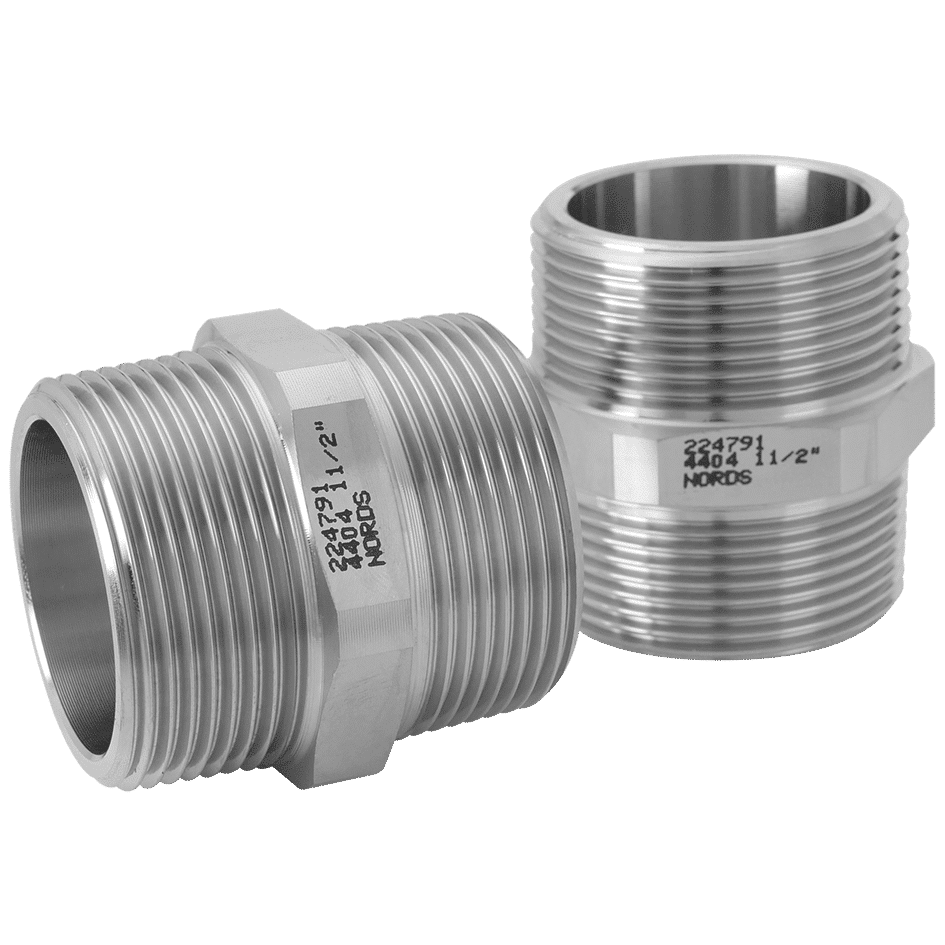

R-207 Sexkantnippel
Utvändiga koniska gängor enl. ISO 7/1 / EN 10226 R
CNC-bearbetade från stång
Individuellt tryckberäknade enligt EN 13480-3
Lagerstandard EN 1.4404, andra stålsorter som till exempel EN 1.4307, EN 1.4432, EN 1.4462 (Duplex 2205), 1.4539 (904L) och EN 1.4547 (S31254/SMO) mot förfrågan
NPT gängor mot förfrågan

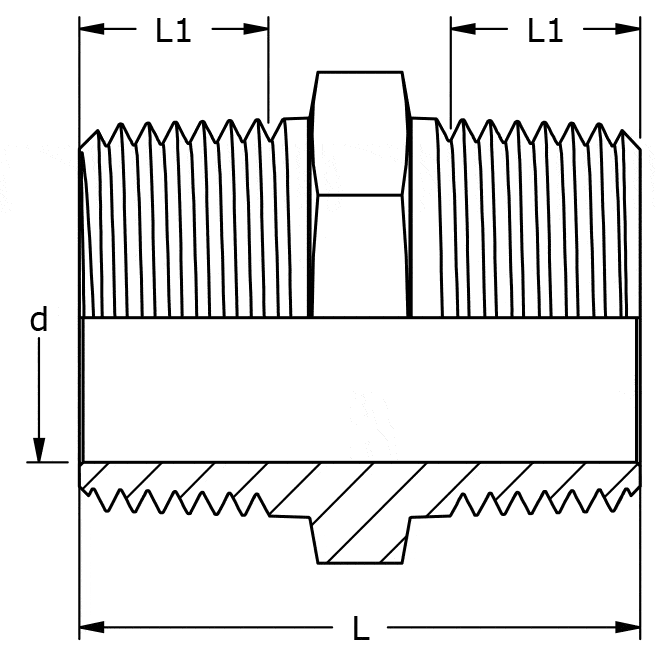

| DN | Dim. | L mm |
L1 ISO 7/1 R mm |
d mm |
Width across flats mm |
Design pressure Mpa |
Weight kg/pce |
Article code EN 1.4404 |
|---|---|---|---|---|---|---|---|---|
| 6 | 1/8” | 21 | 6 | 5 | 14 | 10 | 0,01 | 11-0207-01 |
| 8 | 1/4” | 28 | 9 | 7,5 | 14 | 10 | 0,02 | 11-0207-02 |
| 10 | 3/8” | 29 | 10 | 10 | 19 | 10 | 0,03 | 11-0207-03 |
| 15 | 1/2” | 36 | 12 | 14 | 22 | 10 | 0,05 | 11-0207-04 |
| 20 | 3/4” | 41 | 13,5 | 19 | 30 | 10 | 0,09 | 11-0207-05 |
| 25 | 1” | 46,5 | 15,5 | 24,5 | 36 | 10 | 0,13 | 11-0207-06 |
| 32 | 1 1/4” | 54 | 18 | 32 | 46 | 6,4 | 0,21 | 11-0207-07 |
| 40 | 1 1/2” | 54 | 18 | 38 | 50 | 6,4 | 0,26 | 11-0207-08 |
| 50 | 2” | 65,5 | 22,5 | 50 | 65 | 6,4 | 0,43 | 11-0207-09 |
| 65 | 2 1/2” | 76,5 | 27 | 65 | 80 | 4 | 0,63 | 11-0207-10 |
| 80 | 3” | 85 | 30 | 76 | 90 | 4 | 0,83 | 11-0207-11 |
3D ritningar
Ritningarna till denna produkt kan du ladda ner gratis genom att:
- I tabellen under Dimensionstabell, ta reda på vilken dimension du är intresserad av och i drop-down-listan nedan välj artikelnumret till den dimensionen.
- Klicka på Ladda ner ritning.
- Gå till varukorgen och loggar in eller skapa ett konto om du inte har registrerat dig.
- Gå vidare genom att klicka på Kostnadsfri nedladdning.
- När din order är klar kan du ladda ner de valda ritningarna och du kommer också åt dem under Nedladdningar på Mitt konto >.
Är du intresserad av att ladda ner hela biblioteket med ritningar så kontakta oss.
