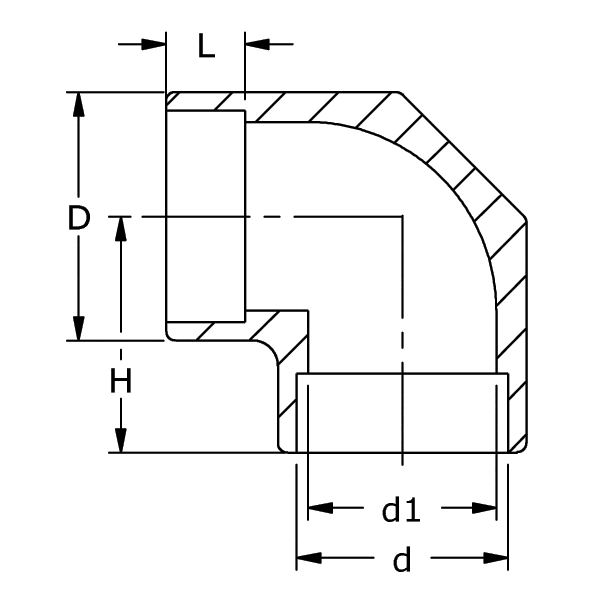

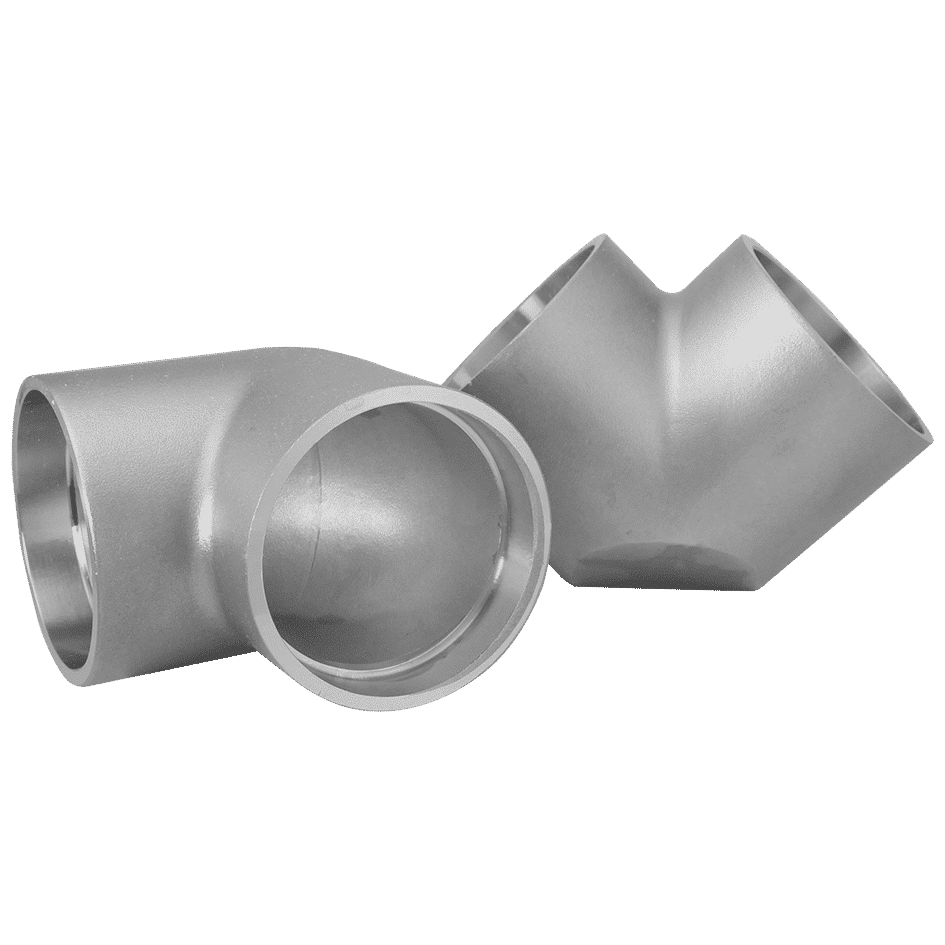

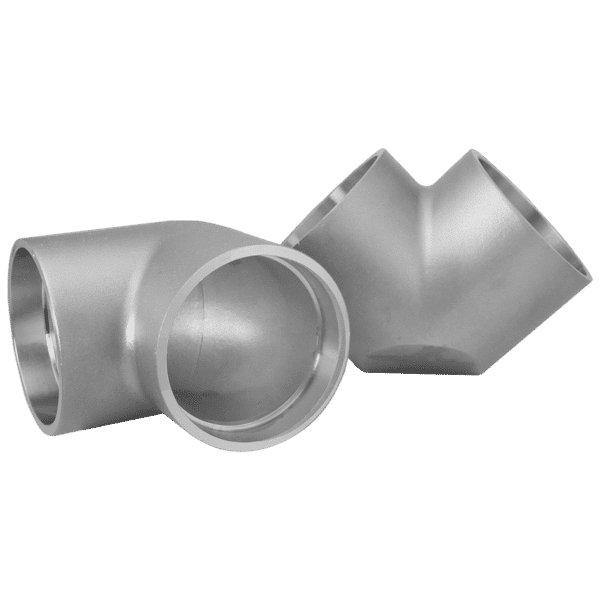

I-222 Vinkel Instick

Individuellt tryckberäknade enligt EN 13480-3
Lagerstandard EN 1.4408



Dim. L
mm
D
mm
d
mm
d1
mm
H
mm
Design
pressure
Mpa
Weight
kg/pce
Article code
EN 1.4408
12 10 17,5 12,1 11,6 21 10 0,04 12-0222-02
17,2 10 21,6 17,4 15,2 25 10 0,06 12-0222-05
20 10 27 20,2 19 28 10 0,12 12-0222-06
21,3 10 27 21,5 19 28 10 0,14 12-0222-07
26,9 12,7 33 27,2 24,4 34 10 0,19 12-0222-08
28 12,7 33 28,3 24,4 34 10 0,17 12-0222-09
33,7 12,7 40 34 30,2 38 10 0,29 12-0222-10
42,4 12,7 51 42,7 38,7 45 6,4 0,46 12-0222-12
48,3 12,7 57 48,6 44,4 50 6,4 0,53 12-0222-14
60,3 12,7 68 60,5 56,3 58 6,4 0,89 12-0222-15
