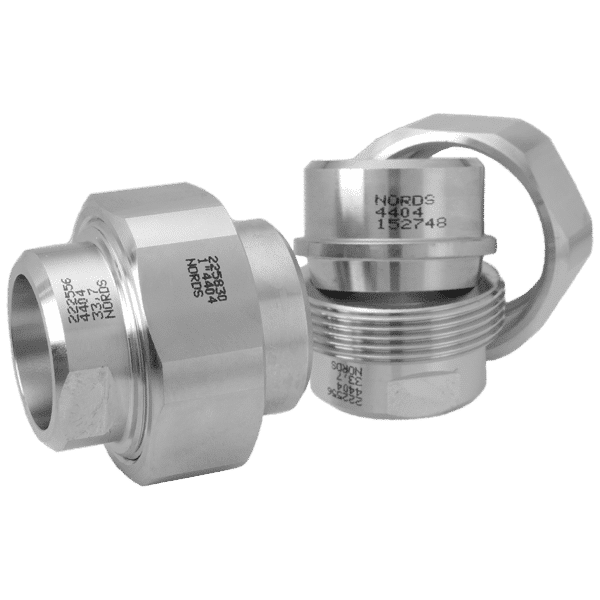

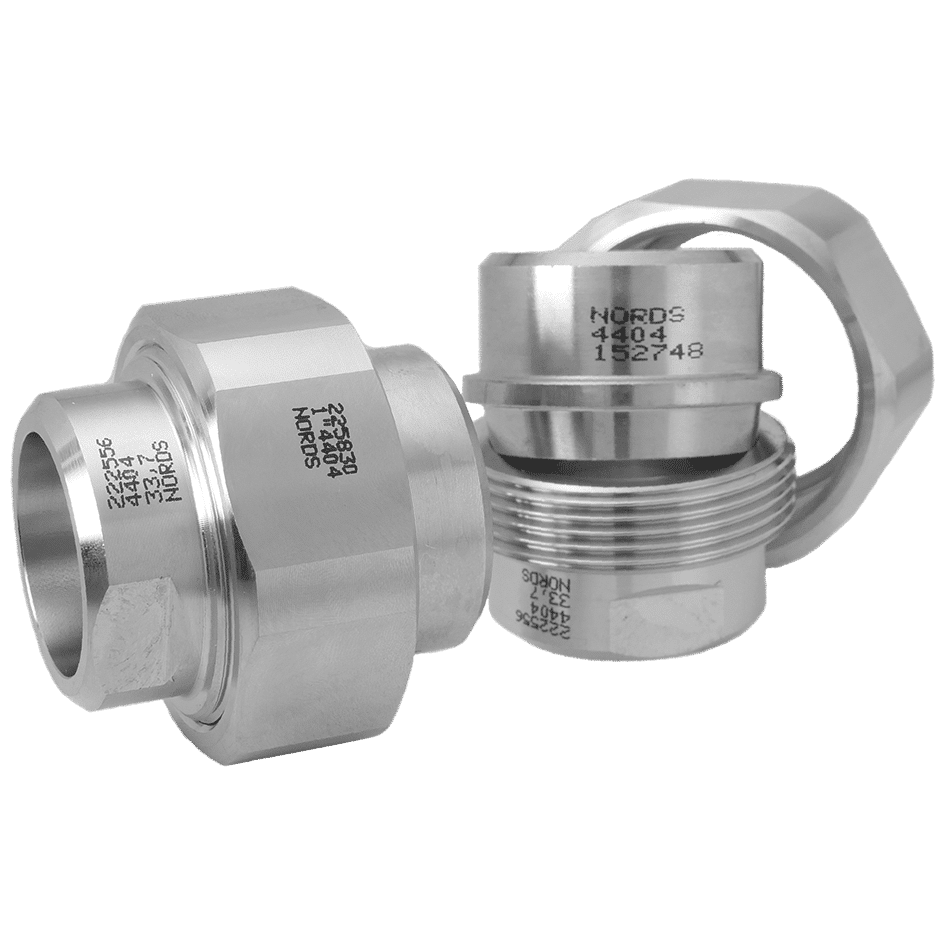

I-131 Koppling Invändig/Invändig Konisk tätning
CNC-bearbetade från stång
Individuellt tryckberäknade enligt EN 13480-3
Lagerstandard EN 1.4404, andra stålsorter som till exempel EN 1.4307, EN 1.4432, EN 1.4462 (Duplex 2205), 1.4539 (904L) och EN 1.4547 (S31254/SMO) mot förfrågan

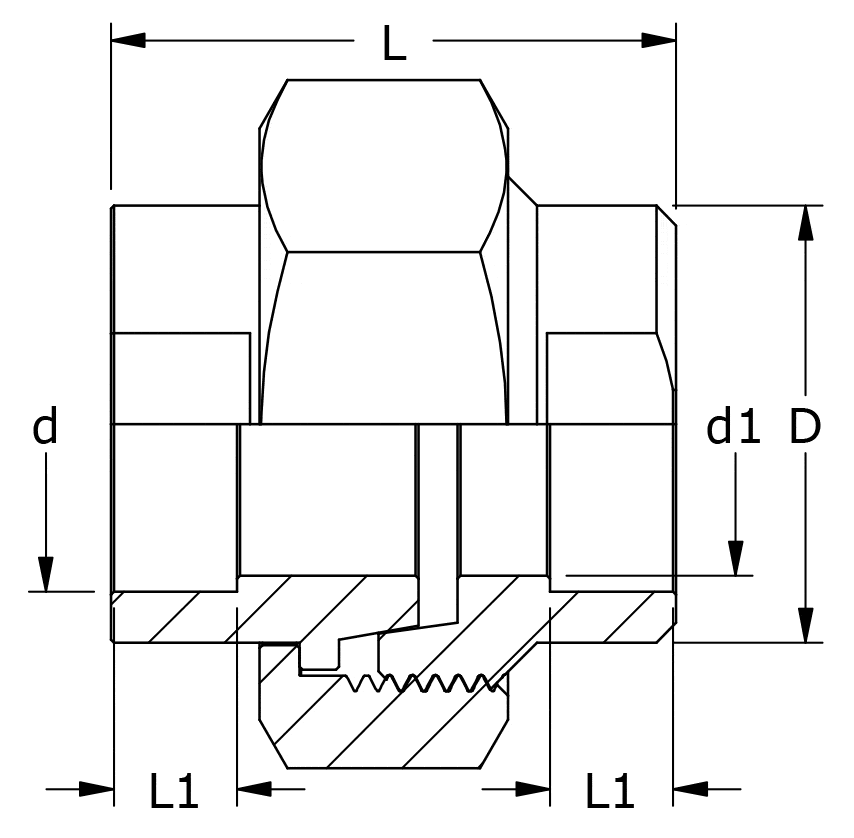

| Dim. | L mm |
L1 mm |
D mm |
d mm |
d1 mm |
Width across flats mm |
Design pressure Mpa |
Weight kg/pce |
Article code EN 1.4404 |
|---|---|---|---|---|---|---|---|---|---|
| 17,0-17,2 | 41 | 10 | 24 | 17,4 | 15 | 38 | 10 | 0,17 | 12-0131-04 |
| 21,3 | 46 | 10 | 29 | 21,5 | 19,3 | 43 | 10 | 0,24 | 12-0131-06 |
| 26,9 | 50 | 12,7 | 35 | 27,1 | 24 | 50 | 10 | 0,34 | 12-0131-07 |
| 33,7 | 56 | 12,7 | 44 | 33,7 | 30,5 | 60 | 6,4 | 0,55 | 12-0131-09 |
| 42,4 | 62 | 12,7 | 52 | 42,7 | 39,5 | 68 | 6,4 | 0,69 | 12-0131-11 |
| 48,3 | 64 | 12,7 | 58 | 48,6 | 45,3 | 74 | 6,4 | 0,85 | 12-0131-13 |
| 60,3 | 67 | 16 | 71,5 | 60,7 | 57,2 | 88 | 6,4 | 1,17 | 12-0131-14 |
| 76,1 | 73 | 16 | 88 | 76,5 | 72,1 | 110 | 6,4 | 1,40 | 12-0131-15 |
3D ritningar
Ritningarna till denna produkt kan du ladda ner gratis genom att:
- I tabellen under Dimensionstabell, ta reda på vilken dimension du är intresserad av och i drop-down-listan nedan välj artikelnumret till den dimensionen.
- Klicka på Ladda ner ritning.
- Gå till varukorgen och loggar in eller skapa ett konto om du inte har registrerat dig.
- Gå vidare genom att klicka på Kostnadsfri nedladdning.
- När din order är klar kan du ladda ner de valda ritningarna och du kommer också åt dem under Nedladdningar på Mitt konto >.
Är du intresserad av att ladda ner hela biblioteket med ritningar så kontakta oss.
