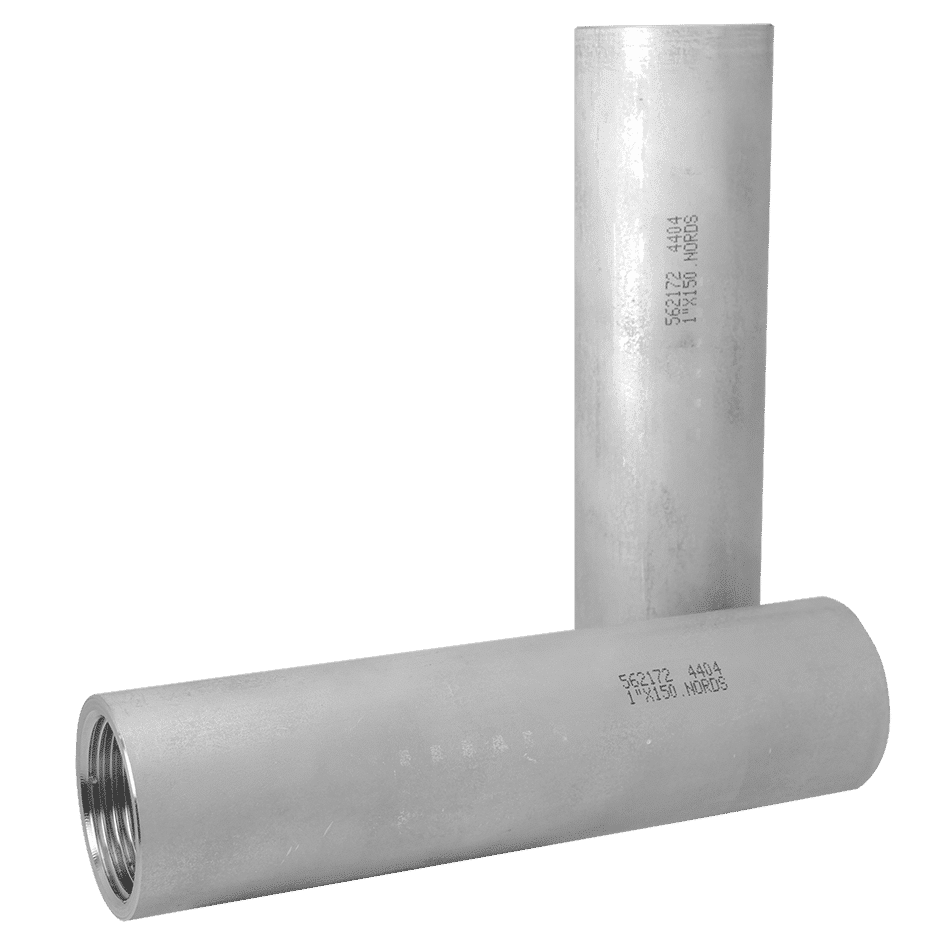

R-408 Anschweissmuffen Einseitiges Gewinde Kein Lagerstandard

Zylindrisches Innengewinde nach ISO 228-1 G
Vormaterial nahtlose Rohre/ Stabstahl
EN 1.4404, andere Werkstoffe und NPT Gewinde auf Anfrage

DN
Dim.
L
mm
L1
ISO 228/1
mm
D
mm
Weight
kg/pce
Article code
EN 1.4404
8 1/4” 80 11 18,5 0,08 19-0408-72
100 11 18,5 0,13 19-0408-22
110 11 18,5 0,17 19-0408-02
10 3/8” 80 12 21,5 0,11 19-0408-73
100 12 21,5 0,14 19-0408-33
110 12 21,5 0,15 19-0408-03
120 12 21,5 0,16 19-0408-43
15 1/2” 80 15 26,5 0,16 19-0408-74
100 15 26,5 0,21 19-0408-44
115 15 26,5 0,24 19-0408-04
120 15 26,5 0,25 19-0408-54
150 15 26,5 0,31 19-0408-64
200 15 26,5 0,43 19-0408-24
20 3/4” 80 17 31,8 0,22 19-0408-75
100 17 31,8 0,28 19-0408-35
115 17 31,8 0,32 19-0408-05
120 17 31,8 0,34 19-0408-45
150 17 31,8 0,43 19-0408-55
200 17 31,8 0,58 19-0408-65
25 1” 80 20 39,5 0,35 19-0408-76
100 20 39,5 0,38 19-0408-26
120 20 39,5 0,46 19-0408-06
150 20 39,5 0,58 19-0408-46
200 20 39,5 0,78 19-0408-56
32 1 1/4” 100 22 48,3 0,48 19-0408-27
120 22 48,3 0,60 19-0408-07
40 1 1/2” 100 22 54,5 0,55 19-0408-28
120 22 54,5 0,66 19-0408-08
50 2” 100 26 66,3 0,68 19-0408-29
120 26 66,3 0,82 19-0408-09
65 2 1/2” 120 31 82 1,10 19-0408-10
80 3” 120 34 95 1,40 19-0408-11

3D-Zeichnungen

Sie können die Zeichnungen für dieses Produkt kostenlos herunterladen:

  • Finden Sie in der Tabelle unter Dimensionstabelle heraus, an welcher Abmessung Sie interessiert sind, und wählen Sie in der Dropdown-Liste unten die Artikelnummer für diese Abmessung aus.
  • Klicken Sie auf Zeichnung herunterladen.
  • Gehen Sie zum Warenkorb und melden Sie sich an oder erstellen Sie ein Konto, wenn Sie sich noch nicht registriert haben.
  • Fahren Sie fort, indem Sie auf Kostenloser Download klicken.
  • Sobald Ihre Bestellung abgeschlossen ist, können Sie die ausgewählten Zeichnungen herunterladen und Sie können auch unter Downloads in Mein Konto darauf zugreifen.

Wenn Sie daran interessiert sind, die gesamte Zeichnungsbibliothek herunterzuladen, melden Sie sich bitte bei uns.
