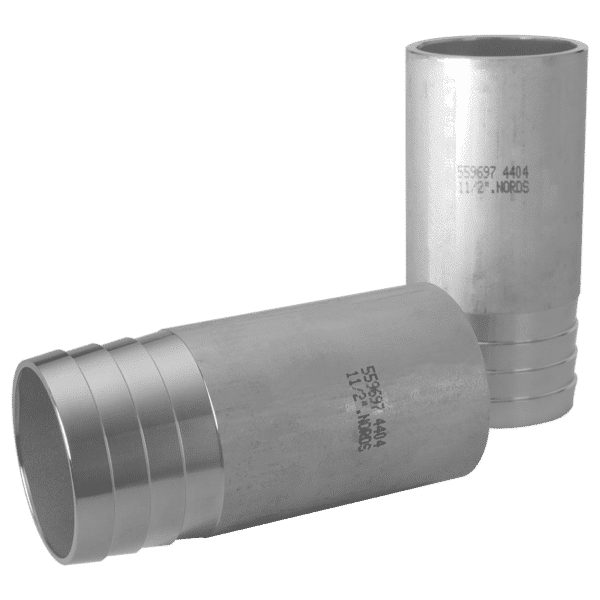

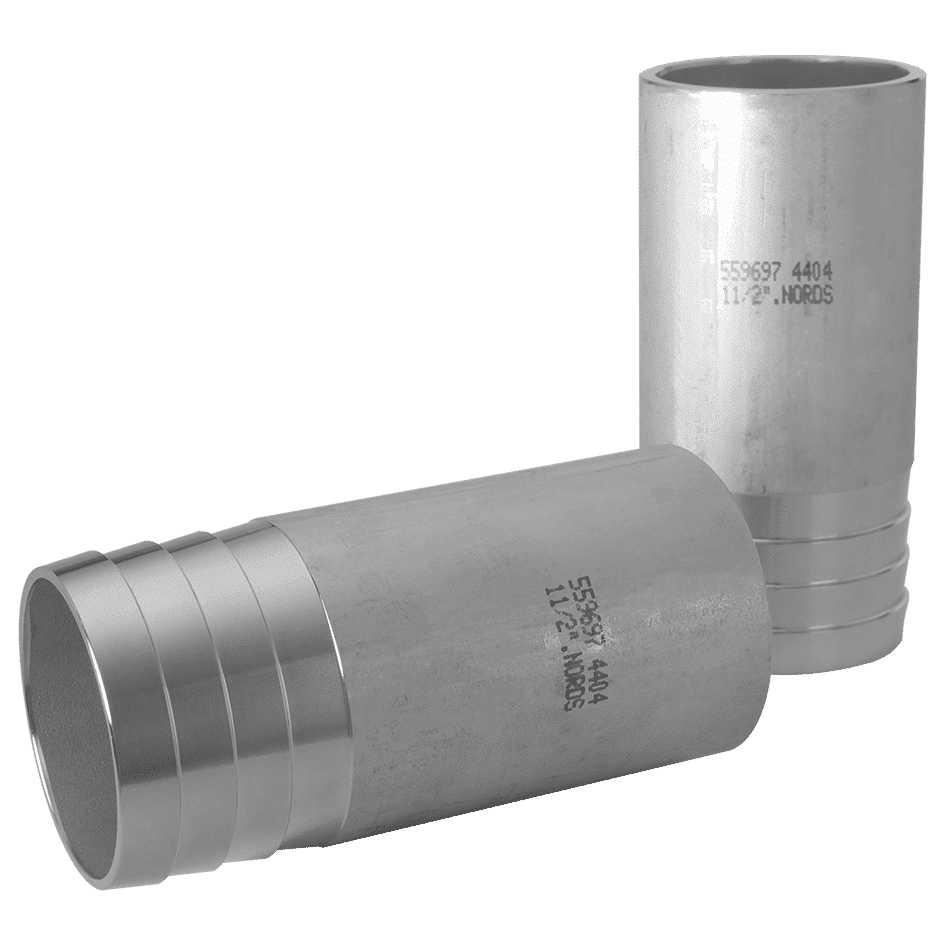

R-141 Schlauchnippel Zum Anschweissen

Vormaterial geschweisste Rohre
Individuell druckberechnet nach EN 13480-3
Lagerstandard EN 1.4404, andere Werkstoffe auf Anfrage

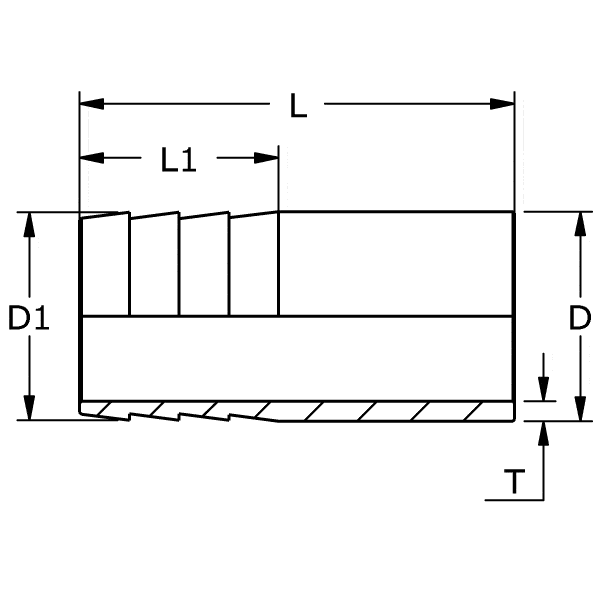

DN Dim. L
mm
L1
mm
D
mm
D1
mm
T
mm
Design
pressure
Mpa
Weight
kg/pce
Article code
EN 1.4404
8 1/4” 70 32 13,5 13,1 2,3 10 0,04 11-0141-02
10 3/8” 70 32 17,2 16,8 2,3 10 0,05 11-0141-03
15 1/2” 70 32 21,3 20,8 2,6 10 0,07 11-0141-04
20 3/4” 70 32 26,9 26,4 2,6 10 0,10 11-0141-05
25 1” 70 32 33,7 33,2 3,2 10 0,15 11-0141-06
32 1 1/4” 70 32 42,4 41,9 3,2 6,4 0,19 11-0141-07
40 1 1/2” 100 32 48,3 47,8 3,2 6,4 0,33 11-0141-08
50 2” 100 32 60,3 59,8 3,6 6,4 0,47 11-0141-09
